企业级流量分析系统架构设计：从多协议采集到实时流量监控的体系化建设

IDC 2025年报告显示，企业网络流量年均增长率达到35%，云应用、视频会议、AI推理等新型流量持续冲击传统带宽规划。然而，超过60%的企业仍无法准确回答"带宽被谁用了、用在哪了、是否合理"这三个基本问题。流量监控不再是"装个工具看看图"那么简单——当设备厂商多元、流量协议各异、监控规模扩大时，企业需要一套体系化的流量分析系统来支撑带宽管理和安全决策。ManageEngine NetFlow Analyzer作为支持NetFlow、sFlow、IPFIX、J-Flow、NetStream等多协议的统一流量分析平台，可解析高达100K Flow/秒的流量数据，为企业构建从采集到决策的完整流量分析体系提供了工程化基础。



为什么企业需要体系化的流量分析系统

许多企业的流量监控现状是"有数据无体系"：Cisco设备开了NetFlow但没人看，华为设备配了NetStream但数据不一致，sFlow采集的数据和实际带宽对不上。碎片化的工具部署导致三个核心问题：

协议孤岛。 不同厂商设备使用不同流量导出协议——Cisco用NetFlow v5/v9和IPFIX，华为用NetStream，Juniper用J-Flow，HP/Foundry用sFlow。如果用多个工具分别采集，不仅运维成本高，而且跨厂商流量数据无法关联分析。

时效性不足。 传统流量监控软件通常提供5-15分钟粒度的报表，但现代网络攻击（如DDoS、数据外泄）在30秒内即可造成严重影响。缺乏实时流量监控能力意味着安全团队永远在"事后追责"而非"实时阻断"。

扩展性瓶颈。 当监控接口数从数百增长到数千时，单机采集性能、数据存储容量和报表生成速度都会成为瓶颈。如果没有分布式架构设计，系统将在2-3年内触及天花板。

一个成熟的流量分析系统应具备四层能力：多协议统一采集层、实时流数据处理层、多维分析报表层、容量规划与告警层。这四层并非独立功能模块，而是数据从"原始流记录"到"运维决策"的完整管道。

多协议统一采集：异构网络的全流量可见性

多协议采集是流量分析系统的数据基础。NetFlow Analyzer支持NetFlow v5/v9、IPFIX、sFlow、cflow、J-Flow、FNF、NetStream、AppFlow等全部主流流量协议，可从Cisco、华为、Juniper、H3C、HP等厂商设备统一采集流量数据。

在实际部署中，多协议采集面临三个工程挑战：

1. 协议差异处理。 NetFlow v9和IPFIX使用模板机制，字段灵活但解析复杂；sFlow采用采样模式，数据为统计近似值；NetStream在华为设备上有v5和v9两种格式。NetFlow Analyzer内置协议自适应引擎，可自动识别设备发送的流格式并匹配解析模板，无需人工干预。

2. 采样率校正。 sFlow默认采用1:N采样（如1:1000），直接使用采样数据计算带宽会严重低估实际流量。NetFlow Analyzer支持配置采样率校正因子，将采样数据还原为近似实际值，确保带宽利用率数据的准确性。

3. 多设备时间同步。 流量分析依赖设备时钟一致性，如果不同设备的NTP配置存在偏差，跨设备的流量关联分析将产生错误结论。建议在部署阶段统一所有网络设备的NTP源，NetFlow Analyzer也会检测流记录的时间戳异常并告警。

如《NetFlow/sFlow/IPFIX多协议配置指南：跨厂商设备统一采集的完整路径》中所述，多协议配置是异构网络流量可见性的第一步。而作为netflow流量分析工具，NetFlow Analyzer的协议适配能力使得企业无需为每种协议部署独立采集器，大幅降低架构复杂度。

实时流量监控的架构设计

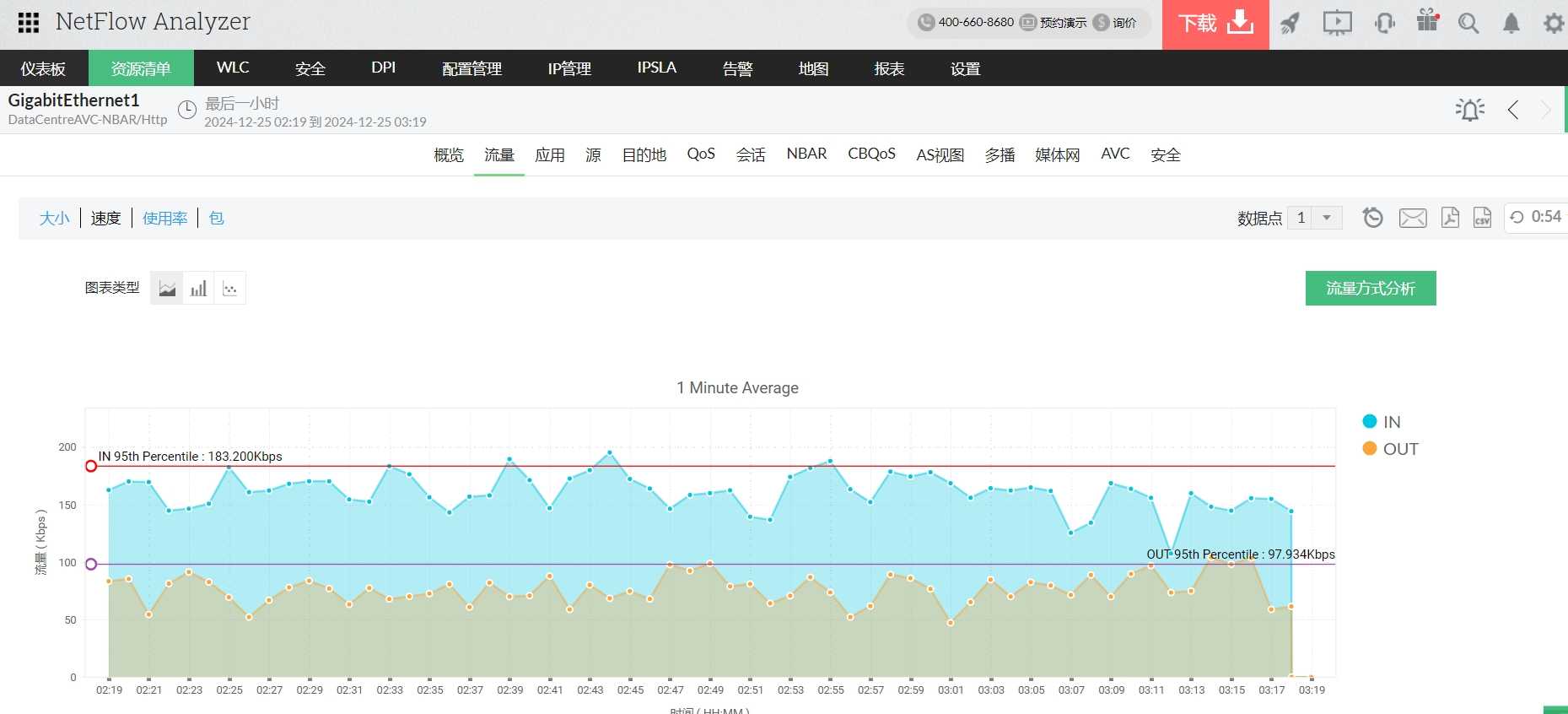

实时流量监控是流量分析系统的核心价值。NetFlow Analyzer提供1分钟粒度的实时流量报表，这意味着管理员可以看到60秒前的网络流量状态，而非5-15分钟前的"历史快照"。

实现1分钟粒度实时监控的架构关键在于流数据处理引擎的性能：

高速流解析。 NetFlow Analyzer的流采集引擎可处理100K Flow/秒的流量数据。以一台核心交换机为例，万兆接口满载时每秒可产生5000-8000条流记录，多台设备汇聚后流数据量急剧增长。引擎通过内存聚合和增量计算，将海量流记录实时聚合为接口级、应用级和IP级的流量统计。

两级存储架构。 实时数据（1分钟粒度，保留7天）存储在高速缓存中，支持秒级查询响应；历史数据（5分钟/1小时/1天粒度，保留数年）存储在压缩归档中，支持长期趋势分析。这种两级架构既保证了实时性，又控制了存储成本。

实时告警引擎。 当带宽利用率超过阈值、出现异常流量模式或检测到安全威胁时，系统在1分钟内触发告警。这要求告警引擎与流解析引擎紧密集成，而非事后批处理。

网络流量分析不仅仅是"看图表"，更重要的是建立从流量数据到运维决策的快速通道。如《网络流量分析五维诊断法：从协议洞察到容量决策的体系化方法论》提出的五维框架（协议、应用、用户、安全、容量），每个维度都需要实时流量监控数据作为分析基础。

分布式流量分析：大规模网络的架构演进

当企业网络规模扩展到多分支机构、多数据中心时，集中式流量采集面临广域网带宽消耗和数据延迟问题。NetFlow Analyzer企业版提供分布式监控架构，通过探针-中央服务器模式实现大规模流量分析：

探针服务器。 部署在各分支机构本地，就近采集NetFlow/sFlow/IPFIX流数据，执行实时分析和告警检测。探针只向中央服务器上传聚合统计结果，而非原始流记录，大幅降低广域网带宽占用。

中央服务器。 汇总各探针的流量统计，提供跨站点统一视图。管理员可在中央控制台查看任一分支机构的实时流量监控数据，也可生成跨站点的带宽利用率对比报表。

数据完整性保障。 探针与中央之间断连时，探针持续本地采集和存储，连接恢复后自动同步积压数据，确保流量数据零丢失。

对于需要同时监控网络设备和服务器性能的企业，NetFlow Analyzer可与OpManager集成，构建"设备性能+流量分析"的统一监控视图。流量分析系统发现带宽异常时，可自动关联到对应设备的CPU、内存状态，加速根因定位。

容量规划：从流量数据到带宽决策

流量分析系统的终极价值不在于"看到流量"，而在于"指导决策"。容量规划是流量数据转化为带宽决策的关键环节：

趋势预测。 基于历史流量数据，NetFlow Analyzer的容量规划报表可预测未来3-6个月的带宽增长趋势，帮助企业在带宽耗尽前完成扩容。

部门计费。 按IP组或部门维度统计带宽使用，生成按需计费报表，为内部成本分摊提供数据依据。

ROI分析。 通过对比优化前后的带宽利用率数据，量化流量管理策略的投入产出比。

Gartner指出，30%的企业带宽消耗为非必要流量。一个设计合理的流量分析系统不仅能发现这30%的浪费，更能提供数据支撑来执行优化——从"看到问题"到"解决问题"，这正是体系化建设的价值所在。

如需构建企业级流量分析系统，ManageEngine NetFlow Analyzer提供30天免费试用，支持多协议采集验证和实时监控性能测试。欢迎访问产品页了解更多。

• 即刻开始体验！免费下载安装并享30天全功能开放！
• 需要深入交流？预约产品专家1对1定制化演示
• 获取报价？填写信息获取官方专属报价
• 想了解更多？点击进入Netflow Analyzer官网查看更多内容
• 倾向云版本？Site24x7云上一体化解决方案

常见问题（FAQs）

1. NetFlow Analyzer支持哪些流量协议？

   答：NetFlow Analyzer支持NetFlow v5/v9、IPFIX、sFlow、cflow、J-Flow、FNF、NetStream、AppFlow等全部主流流量协议，可从Cisco、华为、Juniper、H3C、HP、Foundry等厂商设备统一采集流数据。

2. 1分钟粒度实时监控需要多大存储空间？

   答：存储需求取决于监控接口数量和流量规模。典型场景下，1000个接口、1分钟粒度实时数据保留7天，约需20-30GB存储空间；5分钟粒度历史数据保留1年，约需50-80GB。NetFlow Analyzer支持配置数据保留策略灵活调整。

3. 分布式部署中探针和中央之间的数据传输量有多大？

   答：探针只向中央上传聚合统计结果（每接口每分钟几KB），而非原始流记录。以100个接口的分支站点为例，探针到中央的日均数据传输量约5-10MB，对广域网带宽影响极小。

4. sFlow采样数据如何保证带宽统计的准确性？

   答：NetFlow Analyzer支持配置sFlow采样率校正因子，将1:N采样数据还原为近似实际值。校正后的带宽统计误差通常在5%以内，满足绝大多数容量规划需求。对于精度要求极高的场景，建议使用NetFlow v9或IPFIX全量导出。

5. NetFlow Analyzer如何与OpManager集成？

   答：NetFlow Analyzer与OpManager支持API级别集成，OpManager设备快照页面可直接嵌入对应接口的流量分析图表。当NetFlow Analyzer检测到带宽异常时，可通过Webhook通知OpManager触发关联告警，实现"设备性能+流量分析"的统一运维视图。
